ТЦ-РВ1126 АИ језгра за рупу за печат
  • ТЦ-РВ1126 АИ језгра за рупу за печатТЦ-РВ1126 АИ језгра за рупу за печат
  • ТЦ-РВ1126 АИ језгра за рупу за печатТЦ-РВ1126 АИ језгра за рупу за печат
  • ТЦ-РВ1126 АИ језгра за рупу за печатТЦ-РВ1126 АИ језгра за рупу за печат
  • ТЦ-РВ1126 АИ језгра за рупу за печатТЦ-РВ1126 АИ језгра за рупу за печат
  • ТЦ-РВ1126 АИ језгра за рупу за печатТЦ-РВ1126 АИ језгра за рупу за печат
  • ТЦ-РВ1126 АИ језгра за рупу за печатТЦ-РВ1126 АИ језгра за рупу за печат

ТЦ-РВ1126 АИ језгра за рупу за печат

ТЦ-РВ1126 АИ Цоре плоча за отисак за печат: Роцкцхип РВ1126 АИ Цоре плоча 14нм четворојезгарни 32-битни А7 процесор АИ вида мале снаге РВ1126, уграђени 2.0Топс процесор неуронске мреже. Уграђени видео кодек Видео ЦОДЕЦ, подржава 4К Х.264/Х.265@30ФПС и вишеканални видео кодек. Основне плоче и развојне плоче платформе Тхинкцоре

Пошаљи упит

Опис производа
Роцкцхип РВ1126 АИ Цоре Боард

1.ТЦ-РВ1126 АИ Цоре плоча за увод у рупу за печат
ТЦ-РВ1126 АИ Цоре Боард усваја 14нм четворојезгарни 32-битни А7 процесор АИ вида мале снаге РВ1126 од изврсног произвођача чипова Роцкцхип. Интегрише НЕО и ФПУ. Главна фреквенција је до 1,5 ГХз, што може омогућити брзо покретање ФастБоот -а и подржава ТрустЗоне. Технологија и више криптографских машина.

РВ1126 има уграђен 2.0Топс процесор неуронске мреже, комплетне алате и подржане АИ алгоритме, и подржава директну конверзију и примену Тенсорфлов, ПиТорцх, Цаффе, МкНет, ДаркНет и ОНН.

Уграђени видео кодек Видео ЦОДЕЦ, подржава 4К Х.264/Х.265@30ФПС и вишеканални видео кодек, који може задовољити потребе ниске брзине протока, кодирања са малим кашњењем и кодирања перцепције; РВ1126 има вишестепено смањење шума, ХДР са 3 кадра и друге технологије.

Језгра усваја технологију потапања злата, величина је само 48 мм*48 мм; води 172 пина, са И2Ц, СПИ, УАРТ, АДЦ, ПВМ, ГПИО, УСБ2.0, СДИО, И2С, МИПИ-ДСИ, МИПИ-ЦСИ, ЦИФ, СДММЦ, ПХИ и другим богатим интерфејсима, који могу задовољити апликацију захтеви за више сценарија.
Подржите Буилдроот+КТ оперативни систем, систем заузима мање ресурса, покреће се брзо, ради стабилно и поуздано.

Основне плоче и развојне плоче платформе отвореног кода Тхинкцоре -а. Потпуни пакет решења за прилагођавање хардвера и софтвера заснованих на Роцкцхип соц -има Тхинкцоре -а подржава процес дизајна купца, од најранијих развојних фаза до успешне масовне производње.

Услуге дизајна плоча
Изградња прилагођеног носача према захтевима купаца
Интеграција нашег СоМ -а у хардвер крајњег корисника за смањење трошкова и смањење трага и скраћивање развојног циклуса

Услуге развоја софтвера
- фирмвер, управљачки програми уређаја, БСП, међуопреме
- Пренос у различита развојна окружења
- Интеграција са циљном платформом

Услуге производње
- Набавка компоненти
- Количина производње се повећава
- Етикетирање по мери
- Комплетна решења по систему кључ у руке

Уграђено истраживање и развој
Технологија
- ОС ниског нивоа: Андроид и Линук, за подизање Гениатецх хардвера
- Пренос управљачког програма: За прилагођени хардвер, изградња хардвера који ради на нивоу ОС
- Сигурност и аутентичан алат: Да бисте били сигурни да хардвер ради на исправан начин



РВ1126
РВ1109
·Четворојезгарни АРМ Цортек-А7 и РИСЦ-В МЦУ
Дуал-цоре АРМ Цортек-А7 и РИСЦ-В МЦУ
·250мс Брзи почетак
250мс Брзи почетак
·2.0Топс НПУ
1.2Топс НПУ
·14М ИСП са 3Ф ХДР -ом
5М ИСП са 3Ф ХДР -ом
·Подржавајте улаз 3 камере истовремено
Подржавајте улаз 3 камере истовремено
·4К Х.264/Х.265 видео кодирање и декодирање
5М Х.264/Х.265 видео кодирање и декодирање

2.ТЦ-РВ1126 АИ Цоре плоча за параметре рупе за печат (спецификација)

Структурни параметри

Екстеријер

Образац за рупу за печат

Величина основне плоче

48мм*48мм*1.2мм

Куантити

172 ПИН

Слој

слој 6

Параметар перформанси

Процесори

Роцкцхип РВ1126 Четворојезгарни АРМ Цортек-А7 32-битни АИ процесор мале снаге, са тактом од 1,5 ГХз

НПУ

2.0Топс, са јаком компатибилношћу мрежних модела, подржава ТенсорФлов/МКСНет/ПиТорцх/Цаффе итд.

РАМ

Стандардни ЛПГДР4 од 1 ГБ, опционо 512 МБ или 2 ГБ

Меморија

Стандардно 8 ГБ, 4 ГБ/8 ГБ/16 ГБ/32 ГБ еммц опционо

Управљање струјом

РК809-2 ПМУ јединица за управљање напајањем

Декодирање видео записа

4К Х.264/Х.265 30фпс видео декодирање

Кодирање видео записа

4К Х.264/Х.265 кодирање видео записа са 30 кадрова у секунди

систем

Линук

напајање

Улазни напон 5В, вршна струја 3А

Хардверске карактеристике

приказ

Подржава МИПИ-ДСИ интерфејс, 1080П@60ФПС

Аудио

8-канални И2С (ТДМ/ПДМ), 2-канални И2С

мрежни

Подржава 10/100/1000Мбпс Етхернет интерфејс

бежична мрежа

Проширење преко СДИО интерфејса

вебцам

Подржава истовремени улаз 3 камере: 2 МИПИ ЦСИ (или ЛВДС/суб ЛВДС) и 1 ДВП (БТ.601/БТ.656/БТ.1120) Подржава 14 милиона ИСП 2.0 са 3 кадра ХДР

Периферни интерфејс

УСБ2.0 ОТГ, УСБ2.0 ХОСТ

Гигабитни Етхернет интерфејс, СДИО 3.0*2

8-канални И2С са ТДМ/ПДМ, 2-канални И2С

УАРТ*6, СПИ*2, И2Ц*6, ГПИО, ЦАН, ПВМ

Електричне карактеристике

Улазни напон

5В/3А

Температура складиштења

-30 ~ 80 степени

-20 ~ 60 степени

Радна температура

-20 ~ 60 степени


3.ТЦ-РВ1126 АИ Цоре плоча за функцију и примену отвора за печат
Језгро плоче ТЦ-РВ1126 има следеће карактеристике:
Опремљен четворојезгарним процесором мале снаге, високих перформанси АИ перформанси РВ1126, уграђеним НПУ, са рачунарском снагом од 2.0Топс;

Са вишестепеном редукцијом шума, ХДР технологијом са 3 кадра, подршком за 4К Х.264/Х.265@30ФПС и могућностима кодирања и декодирања видео записа више канала;

Мала величина, само 48 мм*48 мм;

Предњаче 172 пинова, богати ресурси интерфејса;

Подржите Буилидроот+КТ оперативни систем, заузимајте мање ресурса, почните брзо, стабилно и поуздано.

Корисницима је на располагању комплетан пакет за развој софтвера, укључујући ланац алата за унакрсни компајлер, БСП изворни код, окружење за развој апликација, развојне документе, примере, алгоритме за препознавање лица и друге ресурсе за додатна прилагођавања.

Сценариј апликације
Широко се користи у препознавању лица, препознавању геста, контроли приступа капијама, паметним бравама на вратима, паметној безбедности, ИПЦ паметним веб камерама, паметним звонима на вратима/мачјим очима, терминалима за самопослуживање, паметним финансијама, паметним градилиштима, паметним путовањима, паметним медицинама и друге индустрије.



4.ТЦ-РВ1126 АИ језгра језгра за детаље отвора за печат

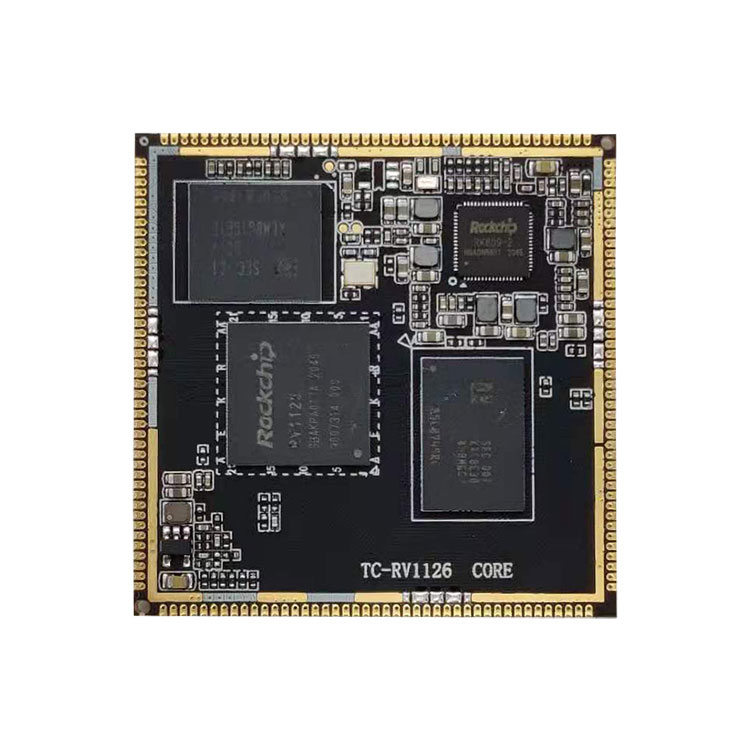

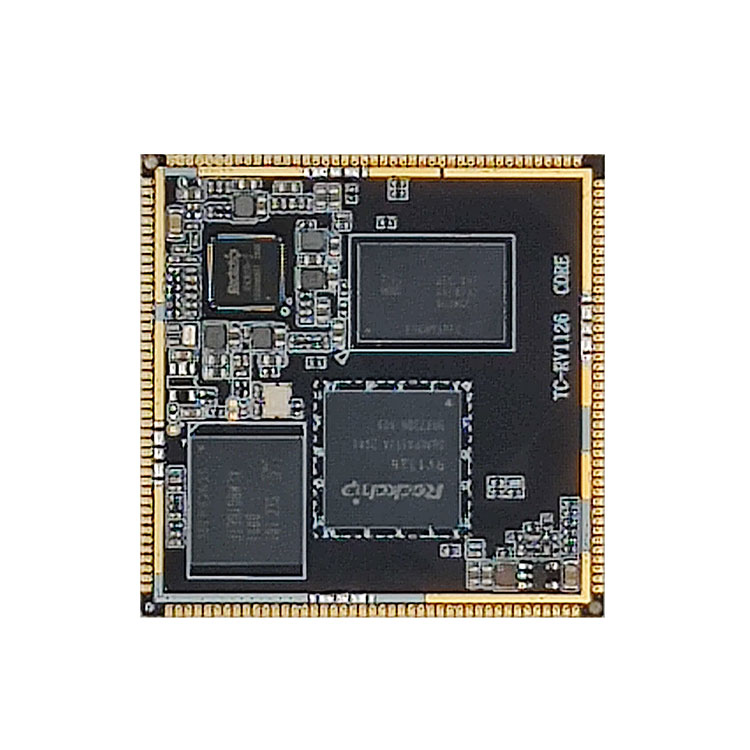

ТЦ-РВ1126 АИ језгра за рупу за печат Поглед са предње стране



ТЦ-РВ1126 АИ језгра за рупу за печат Поглед са предње стране



ТЦ-РВ1126 АИ језгра за рупу за печат Структурна табела



5.ТЦ-РВ1126 АИ Цоре Боард за квалификацију рупе за печат
Производни погон има Иамаха увозне линије за аутоматско постављање, немачко Есса лемљење селективним таласима, инспекцију пасте за лемљење 3Д-СПИ, АОИ, Кс-раи, БГА преправну станицу и другу опрему, а има проток процеса и строго управљање контролом квалитета. Осигурајте поузданост и стабилност матичне плоче.



6.Деливер, Схиппинг анд Сервинг
АРМ платформе које тренутно покреће наша компанија укључују решења РК (Роцкцхип) и Аллвиннер. РК решења укључују РК3399, РК3288, ПКС30, РК3368, РВ1126, РВ1109, РК3568; Аллвиннер решења укључују А64; облици производа укључују основне плоче, развојне плоче, индустријске контролне матичне плоче, интегрисане плоче за индустријско управљање и комплетне производе. Широко се користи у комерцијалним екранима, рекламним машинама, надзору зграда, терминалу возила, интелигентној идентификацији, интелигентном ИоТ терминалу, АИ, Аиоту, индустрији, финансијама, аеродрому, царини, полицији, болници, кућном памету, образовању, потрошачкој електронској серији итд.

Основне плоче и развојне плоче платформе отвореног кода Тхинкцоре -а. Потпуни пакет решења за прилагођавање хардвера и софтвера заснованих на Роцкцхип соц -има Тхинкцоре -а подржава процес дизајна купца, од најранијих развојних фаза до успешне масовне производње.

Услуге дизајна плоча
Изградња прилагођеног носача према захтевима купаца
Интеграција нашег СоМ -а у хардвер крајњег корисника за смањење трошкова и смањење трага и скраћивање развојног циклуса

Услуге развоја софтвера
Фирмвер, управљачки програми уређаја, БСП, међуопреме
Пренос у различита развојна окружења
Интеграција са циљном платформом

Услуге производње
Набавка компоненти
Количина производње се повећава
Прилагођено означавање
Комплетна решења по систему кључ у руке

Уграђено истраживање и развој
Технологија
- ОС ниског нивоа: Андроид и Линук, за подизање Гениатецх хардвера
- Пренос управљачког програма: За прилагођени хардвер, изградња хардвера који ради на нивоу ОС
- Сигурност и аутентичан алат: Да бисте били сигурни да хардвер ради на исправан начин

Информације о софтверу и хардверу
Основна плоча пружа шематске дијаграме и дијаграме бројева бита, доња плоча развојне плоче пружа информације о хардверу, као што су изворне датотеке ПЦБ -а, софтверски пакет СДК отвореног кода, кориснички приручници, документи водичи, закрпе за отклањање грешака итд.

7.ФАК
1. Да ли имате подршку? Каква врста техничке подршке постоји?
Тхинкцоре одговор: Пружамо изворни код, шематски дијаграм и технички приручник за развојну плочу језгре.
Да, техничка подршка, можете постављати питања путем е -поште или форума.

Обим техничке подршке
1. Схватите који софтверски и хардверски ресурси се налазе на развојној плочи
2. Како покренути предвиђене тестне програме и примере како би развојна плоча радила нормално
3. Како преузети и програмирати систем ажурирања
4. Утврдите да ли постоји квар. Следећа питања нису у оквиру техничке подршке, већ се пружају само техничке расправе
а‘´. Како разумети и изменити изворни код, само-демонтажу и имитацију плоча
а‘µ. Како компајлирати и пресадити оперативни систем
а‘¶. Проблеми са којима се корисници сусрећу у саморазвоју, односно проблеми прилагођавања корисника
Напомена: "Прилагођавање" дефинишемо на следећи начин: Да би испунили своје потребе, корисници сами дизајнирају, израђују или модификују било које програмске кодове и опрему.

2. Можете ли прихватити поруџбине?
Тхинкцоре је одговорио:
Услуге које пружамо: 1. Прилагођавање система; 2. Прилагођавање система; 3. Потакнути развој; 4. Надоградња фирмвера; 5. Шематски приказ хардвера; 6. Распоред ПЦБ -а; 7. Надоградња система; 8. Изградња развојног окружења; 9. Метода отклањања грешака у апликацијама; 10. Метода испитивања. 11. Прилагођеније услуге ”‰

3. На које детаље треба обратити пажњу приликом коришћења андроид језгре?
Сваки производ, након одређеног периода употребе, имат ће неке мале проблеме ове или оне врсте. Наравно, Андроид језгра није изузетак, али ако је правилно одржавате и користите, обратите пажњу на детаље и многи проблеми се могу решити. Обично обратите пажњу на мали детаљ, можете себи донети много погодности! Верујем да ћете дефинитивно бити вољни да пробате. .

Пре свега, када користите Андроид цоре плочу, морате обратити пажњу на распон напона који сваки интерфејс може прихватити. Истовремено, осигурајте подударање конектора са позитивним и негативним правцима.

Друго, постављање и транспорт андроид основне плоче је такође веома важан. Треба га ставити у суво окружење са ниском влажношћу. Истовремено, потребно је обратити пажњу на антистатичке мере. На овај начин основна плоча андроида неће бити оштећена. Ово може избећи корозију Андроид језгре због високе влажности.


Треће, унутрашњи делови андроид језгре су релативно крхки и јаки ударци или притисак могу проузроковати оштећење унутрашњих компоненти андроид језгре или савијање ПЦБ -а. и тако. Покушајте да не дозволите да Андроид језгро удари чврстим предметима током употребе

4. Колико је врста пакета опћенито доступно за АРМ -ове уграђене језгре?
АРМ уграђена језгра је електронска матична плоча која спакује и обухвата основне функције рачунара или таблета. Већина АРМ плоча са уграђеним језгром интегрише ЦПУ, уређаје за складиштење и пинове, који су преко пинова повезани на помоћну задњу плочу ради остваривања системског чипа у одређеном пољу. Људи такав систем често називају микро-рачунаром са једним чипом, али би га требало прецизније назвати уграђеном развојном платформом.

Будући да матична плоча интегрише заједничке функције језгре, она има свестраност да језгрена плоча може прилагодити низ различитих позадинских плоча, што увелике побољшава развојну ефикасност матичне плоче. Будући да је АРМ плоча са уграђеним језгром одвојена као независни модул, она такође смањује потешкоће у развоју, повећава поузданост, стабилност и одрживост система, убрзава време до изласка на тржиште, стручних техничких услуга и оптимизује трошкове производа. Губитак флексибилности.

Три главне карактеристике АРМ језгре су: ниска потрошња енергије и јаке функције, 16-битни/32-битни/64-битни скуп инструкција и бројни партнери. Мале величине, ниска потрошња енергије, ниске цене, високе перформансе; подршка Тхумб (16-битни)/АРМ (32-битни) двоструки скуп инструкција, компатибилан са 8-битним/16-битним уређајима; користи се велики број регистара, а брзина извршавања инструкција је бржа; Већина операција података се завршава у регистрима; начин адресирања је флексибилан и једноставан, а ефикасност извршења је велика; дужина инструкције је фиксна.

Производи уграђене језгре Си Нуцлеар Тецхнологи серије АМР добро користе ове предности АРМ платформе. Компоненте ЦПУ ЦПУ је најважнији део матичне плоче која се састоји од аритметичке јединице и контролера. Ако матична плоча РК3399 упоређује рачунар са особом, онда је ЦПУ његово срце и из тога се види његова важна улога. Без обзира на врсту процесора, његова унутрашња структура може се сажети у три дијела: управљачка јединица, логичка јединица и јединица за складиштење.

Ова три дела међусобно се координирају ради анализе, процене, прорачуна и контроле координираног рада различитих делова рачунара.

Меморија Меморија је компонента која се користи за складиштење програма и података. За рачунар, само са меморијом може имати меморијску функцију која осигурава нормалан рад. Постоји много врста складишта, које се према њиховој употреби могу поделити на главно складиште и помоћно складиште. Главна меморија се такође назива интерна меморија (назива се меморија), а помоћна меморија се такође назива спољна меморија (назива се спољна меморија). Спољна меморија је обично магнетни медиј или оптички диск, попут чврстих дискова, дискета, касета, ЦД -ова итд., Који могу складиштити информације дуже време и не ослањају се на електричну енергију за складиштење информација, већ их покрећу механичке компоненте, брзина је много спорија од брзине процесора.

Меморија се односи на компоненту за складиштење на матичној плочи. То је компонента са којом ЦПУ директно комуницира и користи је за складиштење података. Похрањује податке и програме који су тренутно у употреби (односно у извођењу). Његова физичка суштина је једна или више група. Интегрисано коло са функцијама уноса и излаза и складиштења података. Меморија се користи само за привремено складиштење програма и података. Када се напајање искључи или дође до нестанка струје, програми и подаци у њему ће се изгубити.

Постоје три опције за повезивање матичне плоче и доње плоче: конектор плоча-плоча, златни прст и рупа за печат. Ако се усвоји решење за повезивање плоча на плочу, предност је: једноставно укључивање и искључивање. Али постоје следећи недостаци: 1. Лоше сеизмичке перформансе. Конектор плоча-плоча лако се олабави вибрацијом, што ће ограничити примену основне плоче у аутомобилским производима. Да би се фиксирала основна плоча, могу се користити методе као што су наношење лепка, завртање, лемљење бакарне жице, постављање пластичних копчи и савијање заштитног поклопца. Међутим, сваки од њих ће открити многе недостатке током масовне производње, што ће резултирати повећањем стопе дефеката.

2. Не може се користити за танке и лагане производе. Растојање између основне плоче и доње плоче се такође повећало на најмање 5 мм, па се таква језгра не може користити за развој танких и лаких производа.

3. Рад са додатком ће вероватно изазвати унутрашње оштећење ПЦБА. Површина језгре је врло велика. Када извлачимо основну плочу, прво морамо једном силом подићи једну страну, а затим другу страну. У овом процесу, деформација ПЦБ -а језгре је неизбјежна, што може довести до заваривања. Унутрашње повреде, попут пуцања тачке. Пукнути лемни спојеви неће краткорочно стварати проблеме, али при дуготрајној употреби могу се постепено лоше контактирати због вибрација, оксидације и других разлога, формирајући отворени круг и узрокујући квар система.

4. Стопа неисправности масовне производње закрпа је велика. Конектори „плоча до плоча“ са стотинама пинова су веома дугачки и мале грешке ће се акумулирати између конектора и ПЦБ-а. У фази лемљења рефловом током масовне производње долази до унутрашњег напрезања између ПЦБ -а и конектора, а то унутрашње напрезање понекад повлачи и деформише ПЦБ.

5. Потешкоће у тестирању током масовне производње. Чак и ако се користи конектор плоча-плоча са размаком од 0,8 мм, још увек је немогуће директно контактирати конектор напрстаком, што доводи до потешкоћа у дизајну и производњи испитног уређаја. Иако нема непремостивих потешкоћа, све потешкоће ће се на крају манифестовати као повећање трошкова, а вуна мора потјецати од оваца.

Ако се усвоји решење са златним прстима, предности су: 1. Веома је згодно укључити и искључити утикач. 2. Цена технологије златних прстију је веома ниска у масовној производњи.

Недостаци су: 1. Пошто део златног прста треба да буде галвански галванизован, цена процеса са златним прстом је веома скупа када је излаз низак. Процес производње јефтине фабрике ПЦБ -а није довољно добар. Постоји много проблема са плочама и не може се гарантовати квалитет производа. 2. Не може се користити за танке и лагане производе попут конектора плоча-плоча. 3. Доњој плочи је потребан висококвалитетан слот за графичку картицу за нотебоок рачунар, што повећава цену производа.

Ако се усвоји шема отвора за печат, недостаци су: 1. Тешко је раставити. 2. Површина плоче језгра је превелика и постоји опасност од деформације након лемљења помоћу рефлов -а, па ће можда бити потребно ручно лемљење на доњу плочу. Сви недостаци прве две шеме више не постоје.

5. Хоћете ли ми рећи време испоруке матичне плоче?
Тхинкцоре је одговорио: Наруџбе малих узорака, ако постоје залихе, уплата ће бити испоручена у року од три дана. Велике количине наруџби или прилагођене наруџбе могу се послати у року од 35 дана у нормалним околностима
