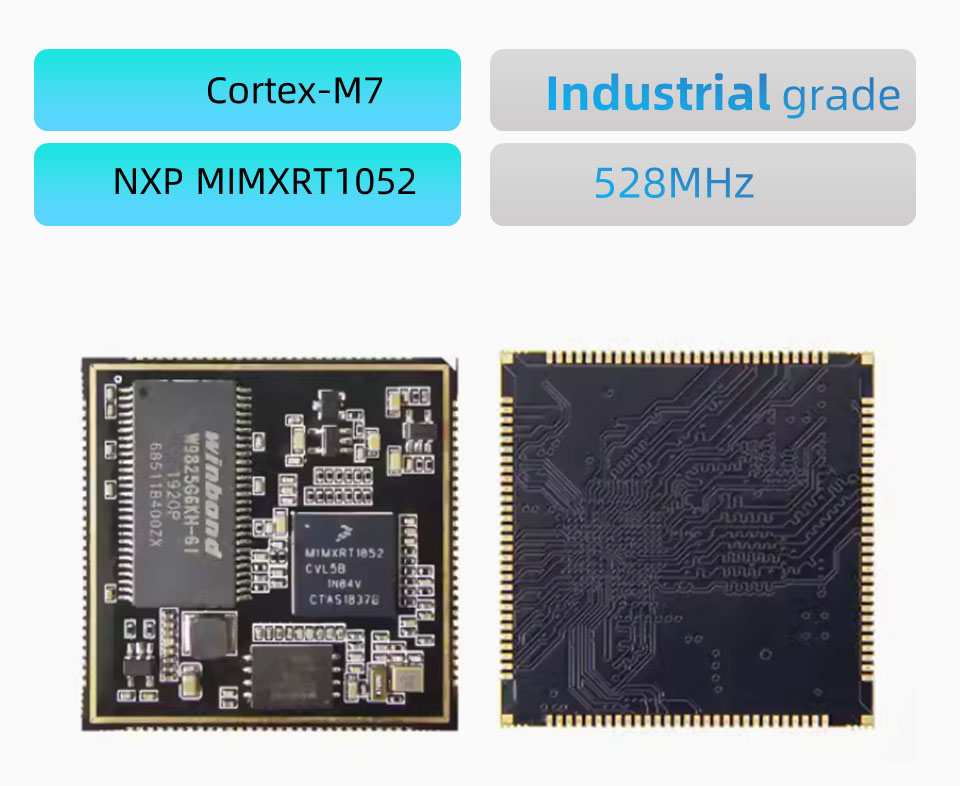

НКСП И.МКС РТ1052 Основна плоча

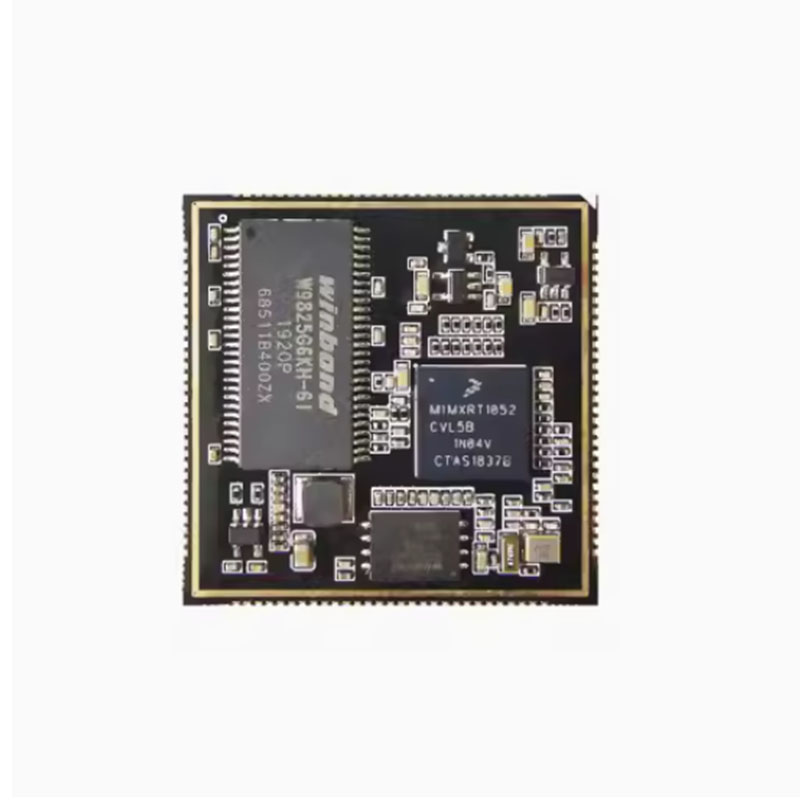

● Овај РТ1052 С2 Цоре плоча дизајнирана је на основу НКСП МИМКСРТ1052ЦВЛ5Б процесора.

● Компоненте целог одбора су направљени од материјала за индустријске разреде.

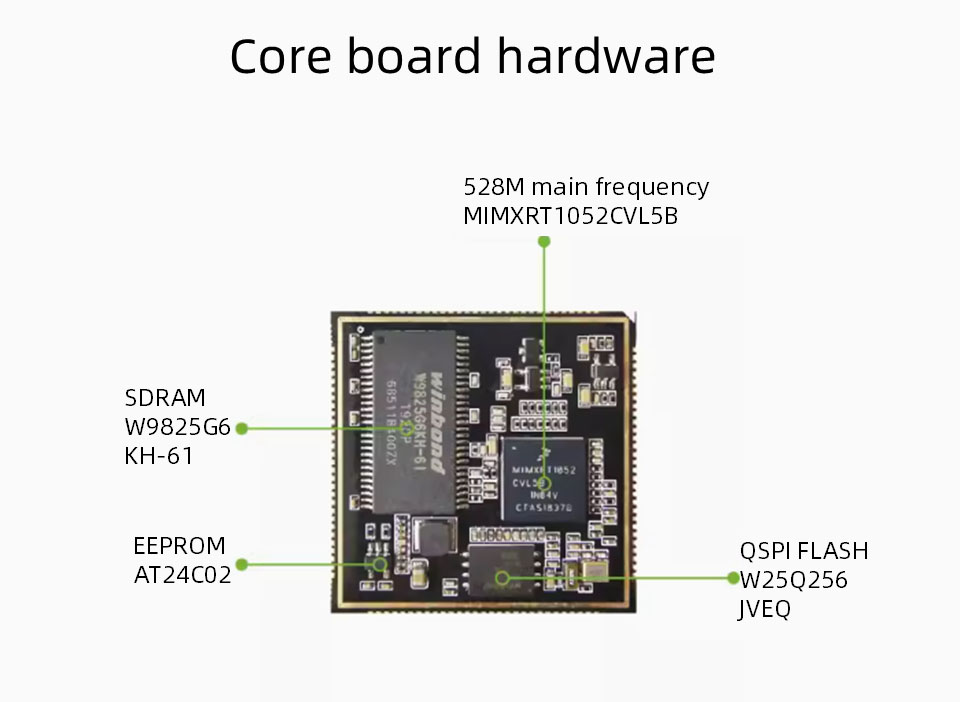

● Хардверски ресурси Основне плоче укључују

● 32МБ СДРАМ, 32МБ НОР Фласх и 256Б ЕЕПРОМ.

● ПЦБ усваја 6-слојни црни дизајн злата, са укупном величином од 38 * 38 мм, укупно 116 пинова и размаком ПИН-а од 1,0 мм. Осим Семц аутобуса, преосталих 10 пинова чипова сви су извели.

Параметре сигнала језгрених плоча

Главни чип: МИМКСРТ1052ЦВЛ5Б, ЦОРТЕКС-М7 језгро, главна фреквенција 528МХз

СДРАМ: 2МБ, ТССОП пакет, бренд Винбонд, индустријска разред

Фласх: 32МБ, ВСОН8 пакет, бренд Винбонд, индустријска оцена

ЕЕПРОМ: АТ24Ц02 256Б

Етхернет ПХИ: Нема

Величина ПЦБ-а: 38 * 38мм

Напајање: 3.3В

Поклопац штитника: Нема заштитног поклопца

Гпио: 116 игле, 1,0 мм ПИН размак, осим за семц аутобус, сви остали И0 су издвојили

Радна температура: -40 ~ 85 ° Ц, индустријска оцена

Сигнална сигнала Цоре

● ЛЦД: 1 канал

● УСБ: 2 канала, са високим ПХИ-ом

● Сдио: 2 канала

● и²ц: 4

● СПИ: 4

● УАРТ: 8

● Саи: 3

● АДЦ: 2 (16 канала сваки), 12бит

● ПВМ: 4

● ЈТАГ: 1 канал

● СПДИФ: 2 канала

● Могуће: 2

● Напомена: Горе наведени подаци могу се поново користити, погледајте ОПИС ПИН ГОРЕ ГОРИ као референтни дизајн

Напомена: Одбор се може прилагодити минималном налогом од 500
