ТЦ-РК3399 Језгро плоча за рупу за печат
  • ТЦ-РК3399 Језгро плоча за рупу за печатТЦ-РК3399 Језгро плоча за рупу за печат
  • ТЦ-РК3399 Језгро плоча за рупу за печатТЦ-РК3399 Језгро плоча за рупу за печат
  • ТЦ-РК3399 Језгро плоча за рупу за печатТЦ-РК3399 Језгро плоча за рупу за печат

ТЦ-РК3399 Језгро плоча за рупу за печат

Роцкцхип ТЦ-РК3399 систем на модулу (ТЦ-РК3399 Цоре Боард Фор Стамп Холе) узима Роцкцхип РК 3399 чип, 64 бита, који узима двоструки систем „класе сервера“ Цортек -А72 и четворојезгарни кортекс А53, његова доминантна фреквенција 1,8 ГХз , и боље од других језгара као што је А15/А17/А57.

Пошаљи упит

Опис производа

Роцкцхип ТЦ-РК3399 систем на модулу (ТЦ-РК3399 језгра за рупу за печат)


1.ТЦ-РК3399 Основна плоча за увод у печатну рупу
Роцкцхип ТЦ-РК3399 систем на модулу (плоча језгра ТЦ-РК3399 за рупу за печат)
ТЦ-3399 СОМ интегрисана АРМ Мали-Т860 МП4 графичка процесорска јединица (ГПУ), подржава ОпенГЛ ЕС1.1/2.0/3.0/3.1и¼ŒОпенВГ1.1иОпенЦЛи¼ŒДирецтк11и¼ŒАФБЦ (сагоревање у атмосферском флуидизираном кревету), ова врста ГПУ се може користити у рачунарском виду, студијској машини, 4К 3Д машини. Подржава Х.265 ХЕВЦ и ВП9, Х.265 кодирање и 4К ХДР. ТЦ-3399 СОМ још извлачи двоструки МИПИ-ЦСИ и двоструки ИСП, ПЦИе, УСБ3.0, УСБ2.0, еДП, ХДМИ, ТипеЦ, И2Ц, УАРТ, СПИ, И2С и АДЦ. За ТЦ-3399 СОМ дизајниран са 2ГБ/4ГБ ЛПДДР4 и 8ГБ/16ГБ/32ГБ еММЦ меморијом велике брзине, независним системом за управљање напајањем, снажним капацитетима за проширење Етхернета, богатим интерфејсима за приказ. Овај ТЦ-3399 СОМ добро подржава Андроид 7.1, Линук, Дебиан, Убунту ОС. А ТЦ-3399 СОМ узима дизајнирану рупу за печат, која има снажну скалабилност, више од 200ПИН и 1,8 Гхз. Његова ПЦБ плоча користи 8-слојно уроњено злато. Развојна плоча ТЦ-3399 укључује ТЦ-3399 сом и носач носача.

Основне плоче и развојне плоче платформе отвореног кода Тхинкцоре -а. Потпуни пакет решења за прилагођавање хардвера и софтвера заснованих на Роцкцхип соц -има Тхинкцоре -а подржава процес дизајна купца, од најранијих развојних фаза до успешне масовне производње.

Услуге дизајна плоча
Изградња прилагођеног носача према захтевима купаца
Интеграција нашег СоМ -а у хардвер крајњег корисника за смањење трошкова и смањење трага и скраћивање развојног циклуса

Услуге развоја софтвера
Фирмвер, управљачки програми уређаја, БСП, међуопреме
Пренос у различита развојна окружења
Интеграција са циљном платформом

Услуге производње
Набавка компоненти
Количина производње се повећава
Прилагођено означавање
Комплетна решења по систему кључ у руке

Уграђено истраживање и развој
Технологија
- ОС ниског нивоа: Андроид и Линук, за подизање Гениатецх хардвера
- Пренос управљачког програма: За прилагођени хардвер, изградња хардвера који ради на нивоу ОС
- Сигурност и аутентичан алат: Да бисте били сигурни да хардвер ради на исправан начин

2.ТЦ-РК3399 Основна плоча за параметре рупе за печат (спецификација)

Параметар структуре

Изглед

Рупа за печат

Величина

55 мм*55 мм*1,0 мм

ПИН корак

1.1мм

Пин број

200ПИН

Слој

8 слојева

Конфигурација система

Процесори

РоцкцхипРК3399ЦортекА53куадцоре1.4ГХз+дуалцореА72

и¼ˆ1,8ГХзи¼ ‰

РАМ

Стандардна верзија ЛПДДР42ГБ, 4ГБопционо

ЕММЦ

4ГБ/8ГБ/16ГБ/32ГБ еммц опционо ¼Œ подразумевано 16 ГБ

Повер ИЦ

РК808, суппортдинамицфрекуенц

Графички и видео процесори


Маолдулатио0нМП4, четворојезгарни графички процесори и видео процесори и-Т86 подржава ОпенГЛ ЕС 1.1/2.0/3.0/3.1иОпенвг1.1, ОпенЦЛи¼ŒДирецтк11 Подржава 4К ВП9 и 4К 10-битни Х265/Х.264 видео декодирање, око 60 фпс 1080П мултиформат видео декодирање 1080П видео декодирање, подршка формату Х.264и¼ŒВП8

Системски ОС

Андроид 7.1/Убунту 16.04/Линук/Дебиан

Параметри интерфејса

Приказ

Интерфејс видео излаза

- 1 к ХДМИ 2.0 ¼Œ до 4К@60фпс, подршка

ХДЦП 1.4/2.2

- 1 к ДП 1.2 (ДисплаиПорт), до 4К при 60 кадрова у секунди

Интерфејс екранаи¼ˆ Подржава двоструки екрани¼ ‰ и¼ш

-1 к Дуал-Цханнел МИПИ-ДСИи до

2560к[email protected]фпс

- 1 к еДП 1.3 (4 траке са 10.8Гбпс)

Додирните

Капацитивни додир, усб или серијски портови отпорни додир

Аудио

1 к ХДМИ 2.0 и 1 к ДП 1.2 (ДиспалиПорт),

Аудио излаз

1 к СПДИФ интерфејс за аудио излаз

3 к И2Си¼Œ за аудио улаз /излаз, (И2С0 /И2С2

подржава 8 -канални улаз/излаз, И2С2 је

обезбеђен за ХДМИ/ДП аудио излаз)

мрежни



Интегрирајте ГМАЦ Етхернет контролер

Подршка проширује Реалтек РТЛ8211Е на постизање

10/100/1000мбпс Етхернет

Вирелесс



Уграђени СДИО интерфејс, може се користити за проширење ВиФи-а

& блуетоотх комбиновани модул

Камера



2 к МИПИ-ЦСИ интерфејс камере, (уграђен

Дуал-ИСП, максимално 13 Мпиксела или двоструко 8 Мпиксела)

1 к ДВП интерфејс камере, максимално

5 Мпиксела)

УСБ



2 к УСБ2.0 Хости¼Œ2 к УСБ3.0

Други

СДММЦа € И2Ца € И2Са € СПИа € УАРТа € АДЦа € ПВМа € ГПИО

Електричне спецификације

Улазни напон

Цореи¼ш3.3В/6Аи¼ˆПин51/Пин52и¼ ‰

Отхерс¼¼2.8В ~ 3.3В/10мАи¼ˆПин37и¼ ‰

3.3В/150мАи¼ˆПин42и¼ ‰

Температура складиштења

-30 ~ 80а € ƒ

Радна температура

-20 ~ 70 „


3.ТЦ-РК3399 Основна плоча за функцију и примену отвора за печат
Роцкцхип ТЦ-РК3399 систем на модулу (ТЦ-РК3399 језгра)
ТЦ-3399 СОМ Феатуреси¼ш
а— Величина: 55 мм к 55 мм
а— РК808 ПМИЦ
а— Подржавају врсте еММЦ бренда, подразумевано 8 ГБ еММЦ, 16 ГБ/32 ГБ/64 ГБ опционо
• ЛПДДР4, подразумевано 2 ГБ, 4 ГБ опционо
• Подржава Андроид 7.1, Линук, Убунту, Дебиан ОС
• Богати интерфејси
Сценариј апликације
ТЦ-РК3399 је погодан за кластерске сервере, рачунарство/складиштење високих перформанси, рачунарски вид, опрему за игре, комерцијалну опрему за приказивање, медицинску опрему, аутомате за продају, индустријске рачунаре итд.



4.ТЦ-РК3399 Основна плоча за детаље отвора за печат

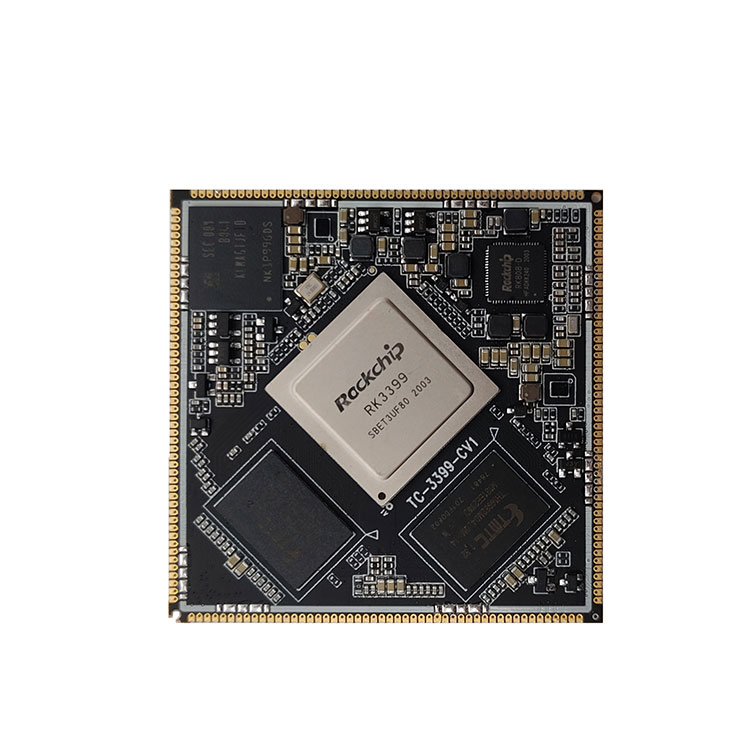

Роцкцхип ТЦ-РК3399 систем на модулу (ТЦ-РК3399 језгра) Поглед са предње стране

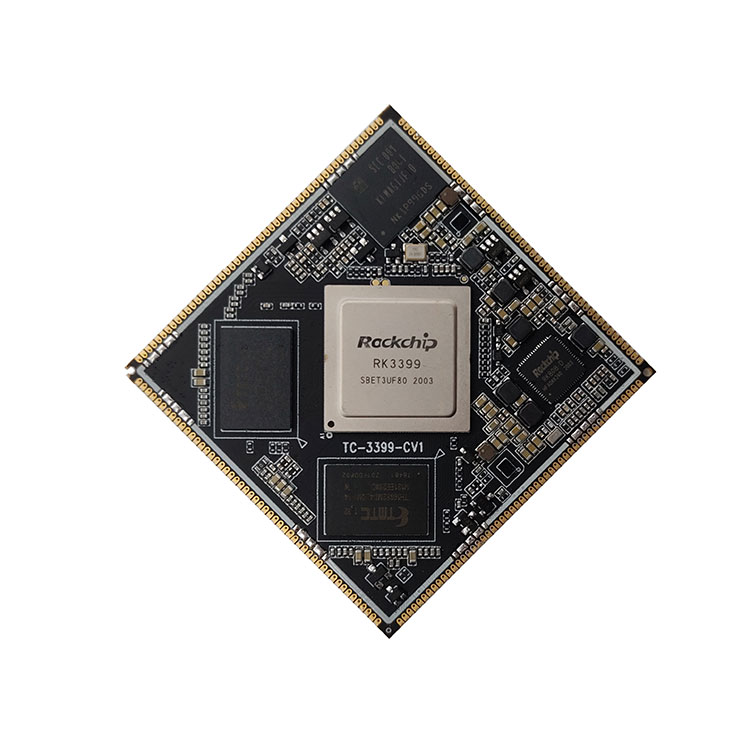

Роцкцхип ТЦ-РК3399 систем на модулу (језгра ТЦ-РК3399) поглед са задње стране

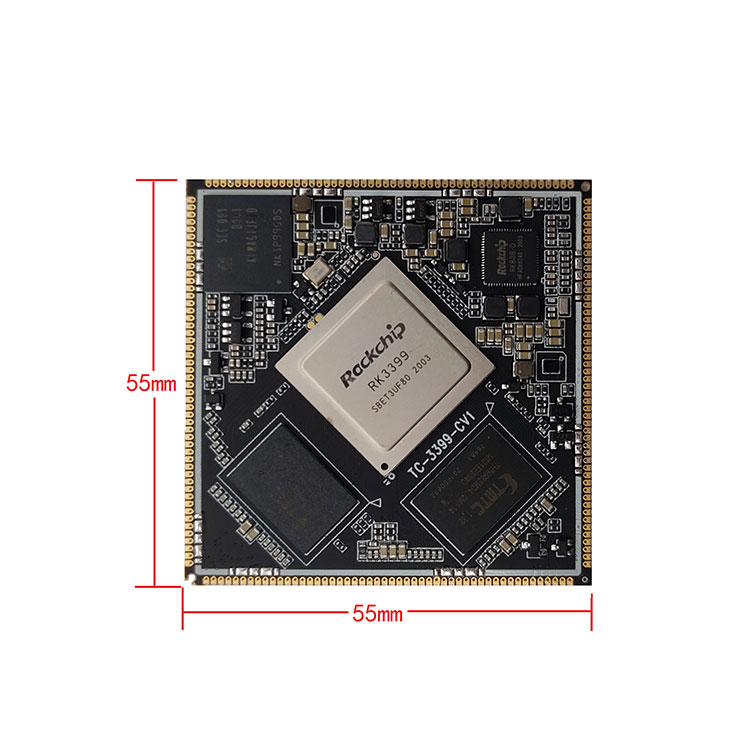

Роцкцхип ТЦ-РК3399 систем на модулу (ТЦ-РК3399 језгра) Структурна табела



Изглед Одбора за развој
Више информација о развојној плочи ТЦ-3399, погледајте развој ТЦ-3399
упознавање одбора.



Развојна плоча ТЦ-РК3399

5.ТЦ-РК3399 Основна плоча за квалификацију отвора за печат
Производни погон има Иамаха увозне линије за аутоматско постављање, немачко Есса лемљење селективним таласима, инспекцију пасте за лемљење 3Д-СПИ, АОИ, Кс-раи, БГА преправну станицу и другу опрему, а има проток процеса и строго управљање контролом квалитета. Осигурајте поузданост и стабилност матичне плоче.



6.Деливер, Схиппинг анд Сервинг
АРМ платформе које тренутно покреће наша компанија укључују решења РК (Роцкцхип) и Аллвиннер. РК решења укључују РК3399, РК3288, ПКС30, РК3368, РВ1126, РВ1109, РК3568; Аллвиннер решења укључују А64; облици производа укључују основне плоче, развојне плоче, индустријске контролне матичне плоче, интегрисане плоче за индустријско управљање и комплетне производе. Широко се користи у комерцијалним екранима, рекламним машинама, надзору зграда, терминалу возила, интелигентној идентификацији, интелигентном ИоТ терминалу, АИ, Аиоту, индустрији, финансијама, аеродрому, царини, полицији, болници, кућном памету, образовању, потрошачкој електронској серији итд.
Тхинкцоре -ове основне плоче са платформама отвореног кода и развојне плоче. Тхинкцоре -ов комплетан пакет решења за прилагођавање хардвера и софтвера заснованих на Роцкцхип соц -има подржава процес дизајна купаца, од најранијих развојних фаза до успешне масовне производње.

Услуге дизајна плоча
Изградња прилагођеног носача према захтевима купаца
Интеграција нашег СоМ -а у хардвер крајњег корисника за смањење трошкова и смањење трага и скраћивање развојног циклуса

Услуге развоја софтвера
Фирмвер, управљачки програми уређаја, БСП, међуопреме
Пренос у различита развојна окружења
Интеграција са циљном платформом

Услуге производње
Набавка компоненти
Количина производње се повећава
Прилагођено означавање
Комплетна решења по систему кључ у руке

Уграђено истраживање и развој
Технологија
- ОС ниског нивоа: Андроид и Линук, за подизање Гениатецх хардвера
- Пренос управљачког програма: За прилагођени хардвер, изградња хардвера који ради на нивоу ОС
- Сигурност и аутентичан алат: Да бисте били сигурни да хардвер ради на исправан начин

Информације о софтверу и хардверу
Основна плоча пружа шематске дијаграме и дијаграме бројева бита, доња плоча развојне плоче пружа информације о хардверу, као што су изворне датотеке ПЦБ -а, софтверски пакет СДК отвореног кода, кориснички приручници, документи водичи, закрпе за отклањање грешака итд.


7.ФАК
1. Да ли имате подршку? Каква врста техничке подршке постоји?
Тхинкцоре одговор: Пружамо изворни код, шематски дијаграм и технички приручник за развојну плочу језгре.
Да, техничка подршка, можете постављати питања путем е -поште или форума.

Обим техничке подршке
1. Схватите који софтверски и хардверски ресурси се налазе на развојној плочи
2. Како покренути предвиђене тестне програме и примере како би развојна плоча радила нормално
3. Како преузети и програмирати систем ажурирања
4. Утврдите да ли постоји квар. Следећа питања нису у оквиру техничке подршке, већ се пружају само техничке расправе
а‘´. Како разумети и изменити изворни код, само-демонтажу и имитацију плоча
а‘µ. Како компајлирати и пресадити оперативни систем
а‘¶. Проблеми са којима се корисници сусрећу у саморазвоју, односно проблеми прилагођавања корисника
Напомена: "Прилагођавање" дефинишемо на следећи начин: Да би испунили своје потребе, корисници сами дизајнирају, израђују или модификују било које програмске кодове и опрему.

2. Можете ли прихватити поруџбине?
Тхинкцоре је одговорио:
Услуге које пружамо: 1. Прилагођавање система; 2. Прилагођавање система; 3. Потакнути развој; 4. Надоградња фирмвера; 5. Шематски приказ хардвера; 6. Распоред ПЦБ -а; 7. Надоградња система; 8. Изградња развојног окружења; 9. Метода отклањања грешака у апликацијама; 10. Метода испитивања. 11. Прилагођеније услуге ”‰

3. На које детаље треба обратити пажњу приликом коришћења андроид језгре?
Сваки производ, након одређеног периода употребе, имат ће неке мале проблеме ове или оне врсте. Наравно, Андроид језгра није изузетак, али ако је правилно одржавате и користите, обратите пажњу на детаље и многи проблеми се могу решити. Обично обратите пажњу на мали детаљ, можете себи донети много погодности! Верујем да ћете дефинитивно бити вољни да пробате. .

Пре свега, када користите Андроид цоре плочу, морате обратити пажњу на распон напона који сваки интерфејс може прихватити. Истовремено, осигурајте подударање конектора са позитивним и негативним правцима.

Друго, постављање и транспорт андроид основне плоче је такође веома важан. Треба га ставити у суво окружење са ниском влажношћу. Истовремено, потребно је обратити пажњу на антистатичке мере. На овај начин основна плоча андроида неће бити оштећена. Ово може избећи корозију Андроид језгре због високе влажности.

Треће, унутрашњи делови андроид језгре су релативно крхки и јаки ударци или притисак могу проузроковати оштећење унутрашњих компоненти андроид језгре или савијање ПЦБ -а. и тако. Покушајте да не дозволите да Андроид језгро удари чврстим предметима током употребе

4. Колико је врста пакета опћенито доступно за АРМ -ове уграђене језгре?
АРМ уграђена језгра је електронска матична плоча која спакује и обухвата основне функције рачунара или таблета. Већина АРМ плоча са уграђеним језгром интегрише ЦПУ, уређаје за складиштење и пинове, који су преко пинова повезани на помоћну задњу плочу ради остваривања системског чипа у одређеном пољу. Људи такав систем често називају микро-рачунаром са једним чипом, али би га требало прецизније назвати уграђеном развојном платформом.

Будући да матична плоча интегрише заједничке функције језгре, она има свестраност да језгрена плоча може прилагодити низ различитих позадинских плоча, што увелике побољшава развојну ефикасност матичне плоче. Будући да је АРМ плоча са уграђеним језгром одвојена као независни модул, она такође смањује потешкоће у развоју, повећава поузданост, стабилност и одрживост система, убрзава време до изласка на тржиште, стручних техничких услуга и оптимизује трошкове производа. Губитак флексибилности.

Три главне карактеристике АРМ језгре су: ниска потрошња енергије и јаке функције, 16-битни/32-битни/64-битни скуп инструкција и бројни партнери. Мале величине, ниска потрошња енергије, ниске цене, високе перформансе; подршка Тхумб (16-битни)/АРМ (32-битни) двоструки скуп инструкција, компатибилан са 8-битним/16-битним уређајима; користи се велики број регистара, а брзина извршавања инструкција је бржа; Већина операција података се завршава у регистрима; начин адресирања је флексибилан и једноставан, а ефикасност извршења је велика; дужина инструкције је фиксна.

Производи уграђене језгре Си Нуцлеар Тецхнологи серије АМР добро користе ове предности АРМ платформе. Компоненте ЦПУ ЦПУ је најважнији део матичне плоче која се састоји од аритметичке јединице и контролера. Ако матична плоча РК3399 упоређује рачунар са особом, онда је ЦПУ његово срце и из тога се види његова важна улога. Без обзира на врсту процесора, његова унутрашња структура може се сажети у три дијела: управљачка јединица, логичка јединица и јединица за складиштење.

Ова три дела међусобно се координирају ради анализе, процене, прорачуна и контроле координираног рада различитих делова рачунара.

Меморија Меморија је компонента која се користи за складиштење програма и података. За рачунар, само са меморијом може имати меморијску функцију која осигурава нормалан рад. Постоји много врста складишта, које се према њиховој употреби могу поделити на главно складиште и помоћно складиште. Главна меморија се такође назива интерна меморија (назива се меморија), а помоћна меморија се такође назива спољна меморија (назива се спољна меморија). Спољна меморија је обично магнетни медиј или оптички диск, попут чврстих дискова, дискета, касета, ЦД -ова итд., Који могу складиштити информације дуже време и не ослањају се на електричну енергију за складиштење информација, већ их покрећу механичке компоненте, брзина је много спорија од брзине процесора.

Меморија се односи на компоненту за складиштење на матичној плочи. То је компонента са којом ЦПУ директно комуницира и користи је за складиштење података. Похрањује податке и програме који су тренутно у употреби (односно у извођењу). Његова физичка суштина је једна или више група. Интегрисано коло са функцијама уноса и излаза и складиштења података. Меморија се користи само за привремено складиштење програма и података. Када се напајање искључи или дође до нестанка струје, програми и подаци у њему ће се изгубити.

Постоје три опције за повезивање матичне плоче и доње плоче: конектор плоча-плоча, златни прст и рупа за печат. Ако се усвоји решење за повезивање плоча на плочу, предност је: једноставно укључивање и искључивање. Али постоје следећи недостаци: 1. Лоше сеизмичке перформансе. Конектор плоча-плоча лако се олабави вибрацијом, што ће ограничити примену основне плоче у аутомобилским производима. Да би се фиксирала основна плоча, могу се користити методе као што су наношење лепка, завртање, лемљење бакарне жице, постављање пластичних копчи и савијање заштитног поклопца. Међутим, сваки од њих ће открити многе недостатке током масовне производње, што ће резултирати повећањем стопе дефеката.

2. Не може се користити за танке и лагане производе. Растојање између основне плоче и доње плоче се такође повећало на најмање 5 мм, па се таква језгра не може користити за развој танких и лаких производа.

3. Рад са додатком ће вероватно изазвати унутрашње оштећење ПЦБА. Површина језгре је врло велика. Када извлачимо основну плочу, прво морамо једном силом подићи једну страну, а затим другу страну. У овом процесу, деформација ПЦБ -а језгре је неизбјежна, што може довести до заваривања. Унутрашње повреде, попут пуцања тачке. Пукнути лемни спојеви неће краткорочно стварати проблеме, али при дуготрајној употреби могу се постепено лоше контактирати због вибрација, оксидације и других разлога, формирајући отворени круг и узрокујући квар система.

4. Стопа неисправности масовне производње закрпа је велика. Конектори „плоча до плоча“ са стотинама пинова су веома дугачки и мале грешке ће се акумулирати између конектора и ПЦБ-а. У фази лемљења рефловом током масовне производње долази до унутрашњег напрезања између ПЦБ -а и конектора, а то унутрашње напрезање понекад повлачи и деформише ПЦБ.

5. Потешкоће у тестирању током масовне производње. Чак и ако се користи конектор плоча-плоча са размаком од 0,8 мм, још увек је немогуће директно контактирати конектор напрстаком, што доводи до потешкоћа у дизајну и производњи испитног уређаја. Иако нема непремостивих потешкоћа, све потешкоће ће се на крају манифестовати као повећање трошкова, а вуна мора потјецати од оваца.

Ако се усвоји решење са златним прстима, предности су: 1. Веома је згодно укључити и искључити утикач. 2. Цена технологије златних прстију је веома ниска у масовној производњи.

Недостаци су: 1. Пошто део златног прста треба да буде галвански галванизован, цена процеса са златним прстом је веома скупа када је излаз низак. Процес производње јефтине фабрике ПЦБ -а није довољно добар. Постоји много проблема са плочама и не може се гарантовати квалитет производа. 2. Не може се користити за танке и лагане производе попут конектора плоча-плоча. 3. Доњој плочи је потребан висококвалитетан слот за графичку картицу за нотебоок рачунар, што повећава цену производа.

Ако се усвоји шема отвора за печат, недостаци су: 1. Тешко је раставити. 2. Површина плоче језгра је превелика и постоји опасност од деформације након лемљења помоћу рефлов -а, па ће можда бити потребно ручно лемљење на доњу плочу. Сви недостаци прве две шеме више не постоје.

5. Хоћете ли ми рећи време испоруке матичне плоче?
Тхинкцоре је одговорио: Наруџбе малих узорака, ако постоје залихе, уплата ће бити испоручена у року од три дана. Велике количине наруџби или прилагођене наруџбе могу се послати у року од 35 дана у нормалним околностима
