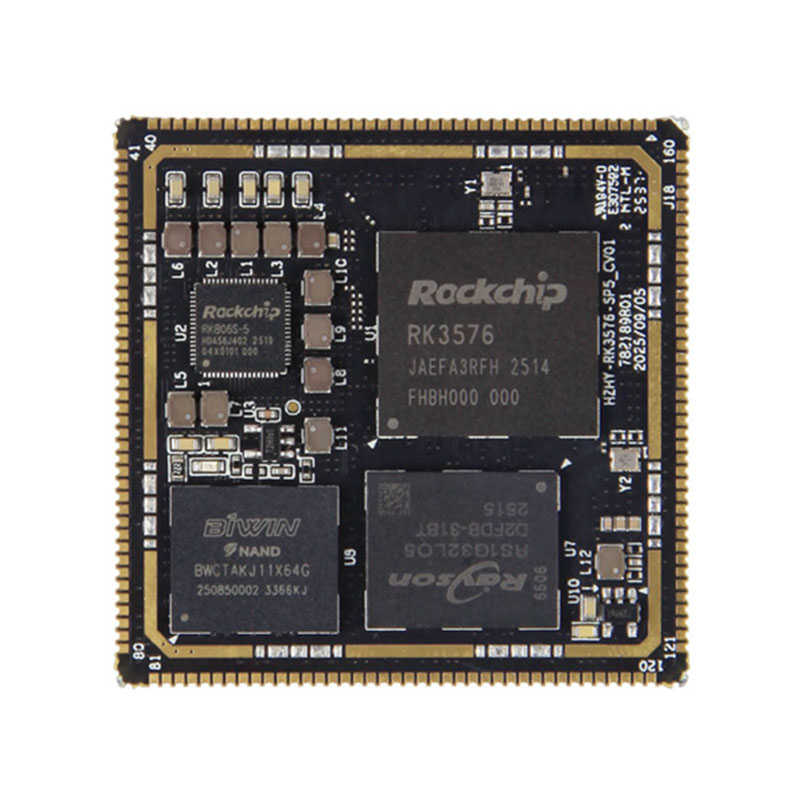

Роцкцхип РК3576 СОМ

У језгру РК3576 СОМ лежи моћна осмојезгарна ЦПУ конфигурација, која садржи четири Цортек-А72 језгра која раде на 2,2 ГХз и четири Цортек-А53 језгра на 1,8 ГХз. Ова биг.ЛИТТЛЕ хетерогена архитектура омогућава интелигентно балансирање оптерећења, обезбеђујући супериорне перформансе за сложене више задатака, док оптимизује енергетску ефикасност за продужени рад – што је критично за индустријска окружења са строгим енергетским захтевима.

Опремљен са 6ТОПС@ИНТ8 НПУ, РК3576 СОМ се истиче у закључивању АИ на уређају. Подржава операције мешовите прецизности, укључујући ИНТ4, ИНТ8 и ФП16, и потпуно је компатибилан са главним оквирима дубоког учења као што су ТенсорФлов и ПиТорцх. Ово омогућава програмерима да неприметно примењују АИ апликације као што су компјутерски вид, препознавање говора и аналитика ивица без ослањања на рачунарство у облаку, смањујући кашњење и побољшавајући приватност података.

Интегрисани Мали‑Г52 МЦ3 ГПУ додатно побољшава мултимедијалне и графичке могућности СОМ-а. Подржавајући индустријске стандарде као што су ОпенГЛ ЕС 3.2 и Вулкан 1.2, омогућава глатко 3Д приказивање, обраду видеа високе дефиниције и напредну визуелизацију корисничког интерфејса—савршено за апликације као што су индустријски ХМИ, дигитални сигнали и интелигентни системи за надзор.

Као решење индустријског нивоа, РК3576 СОМ је пројектован да испуни ригорозне захтеве индустријског окружења, обезбеђујући стабилан рад чак и у тешким условима. Нудимо флексибилне услуге прилагођавања ОЕМ и ОДМ прилагођене вашим специфичним захтевима пројекта, укључујући прилагођене конфигурације интерфејса, опције меморије и оптимизацију софтвера. Без обзира да ли вам је потребна стандардна РК3576 плоча за језгро или потпуно прилагођена уграђена плоча, наше решење убрзава циклус развоја вашег производа и смањује време изласка на тржиште.

Изаберите Роцкцхип РК3576 СОМ за поуздану уграђену платформу високих перформанси која комбинује издржљивост индустријске класе, моћно АИ рачунарство и свестрано прилагођавање—откључавајући нове могућности за ваше интелигентне апликације на ивици.

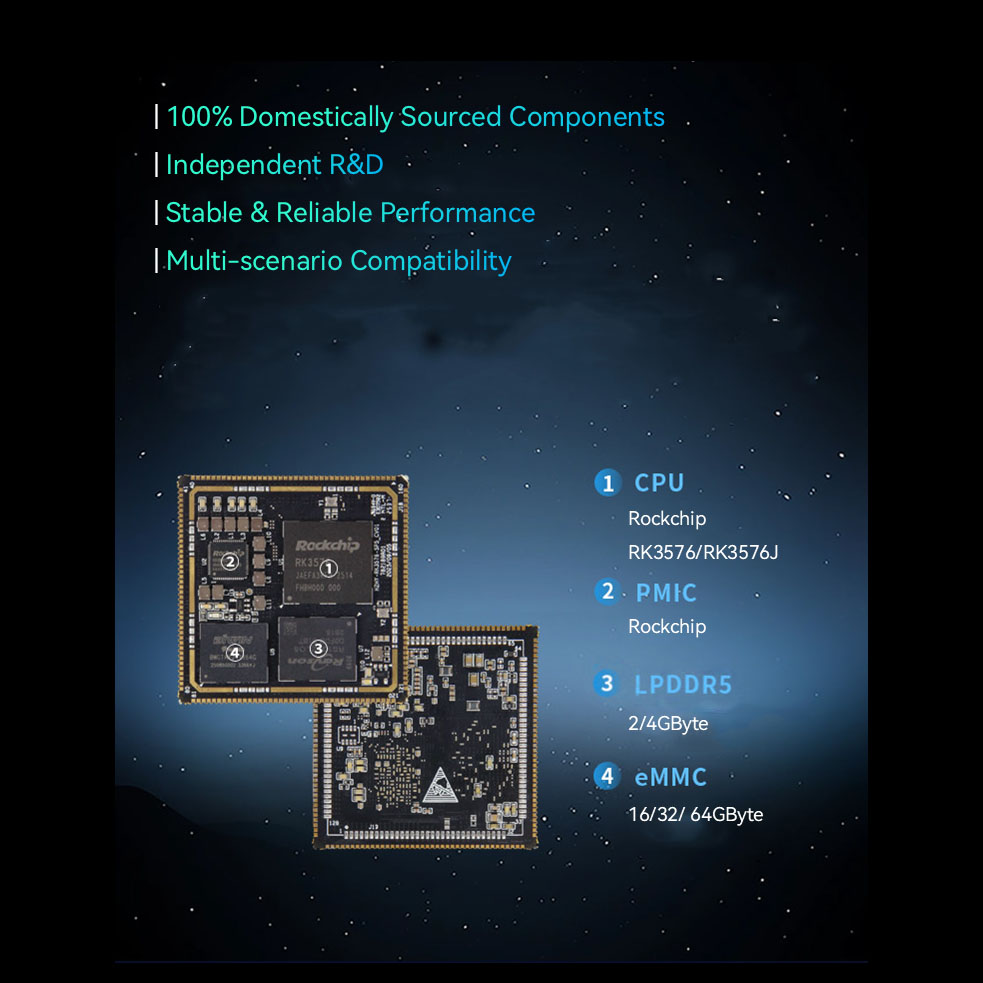

РК3576 СОМ хардверске спецификације

● ЦПУ: четворојезгарни Цортек-А72 процесор + четворојезгарни Цортек-А53 процесор

● Брзина такта: 2,2 ГХз

● Меморија: 2/4ГБ ЛПДДР5 (капацитет варира у зависности од купљене верзије)

● ЕММЦ: 32/64ГБ еММЦ (капацитет варира у зависности од купљене верзије)

● Мултимедијална обрада: Подржава 4К@120фпс Х.265, ВП9, АВС2 и АВ1 декодере; подржава 4К@60фпс Х.264 декодер; подржава 4К@60фпс Х.264 и Х.265 енкодере, висококвалитетни ЈПЕГ кодер/декодер

● Графички процесор: АРМ Мали-Г52-МЦ3

● НПУ: Уграђени независни НПУ, 6 ТОПС рачунарске снаге @ИНТ8

● Димензије: 45мм к 45мм

● Интерфејс: Интерфејс са отвором за печат, 288 пинова

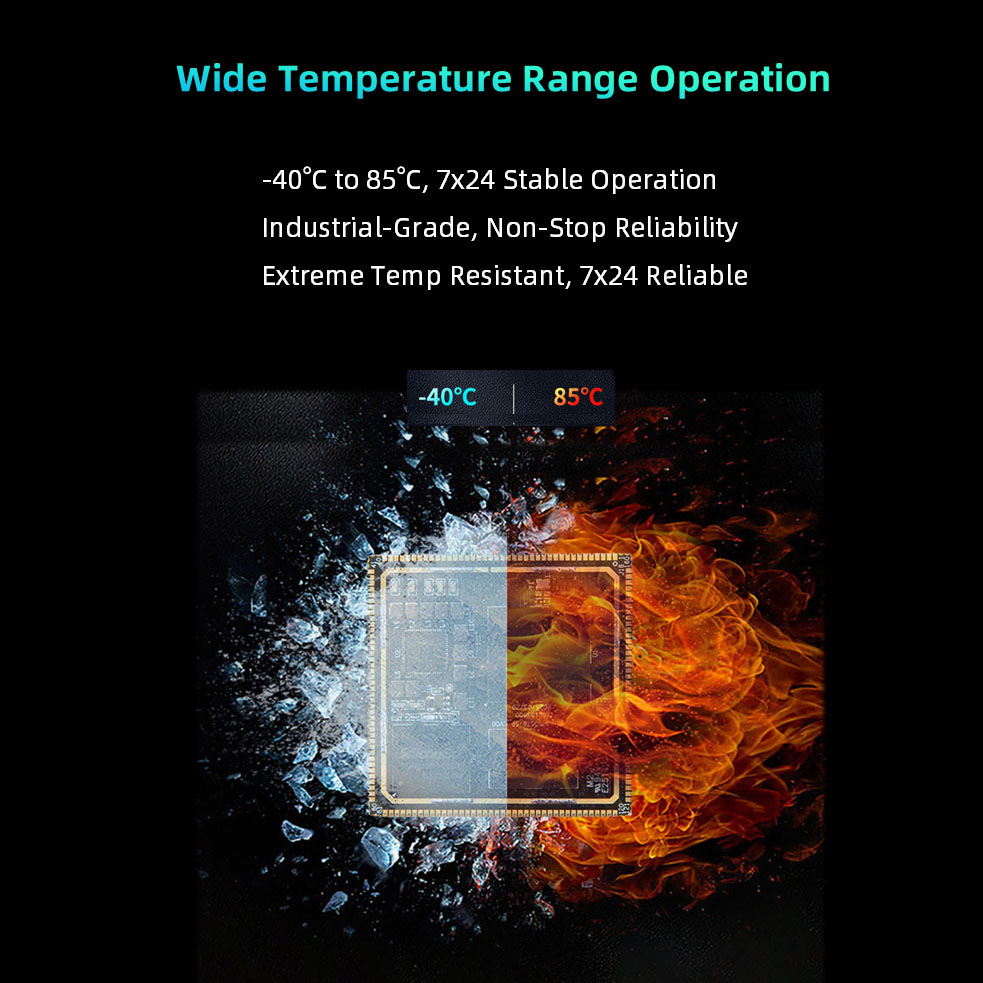

● Температура: -40°Ц~+85°Ц / 0°Ц~+70°Ц

● Радни напон: 5В

● Оперативни систем: Линук, Убунту

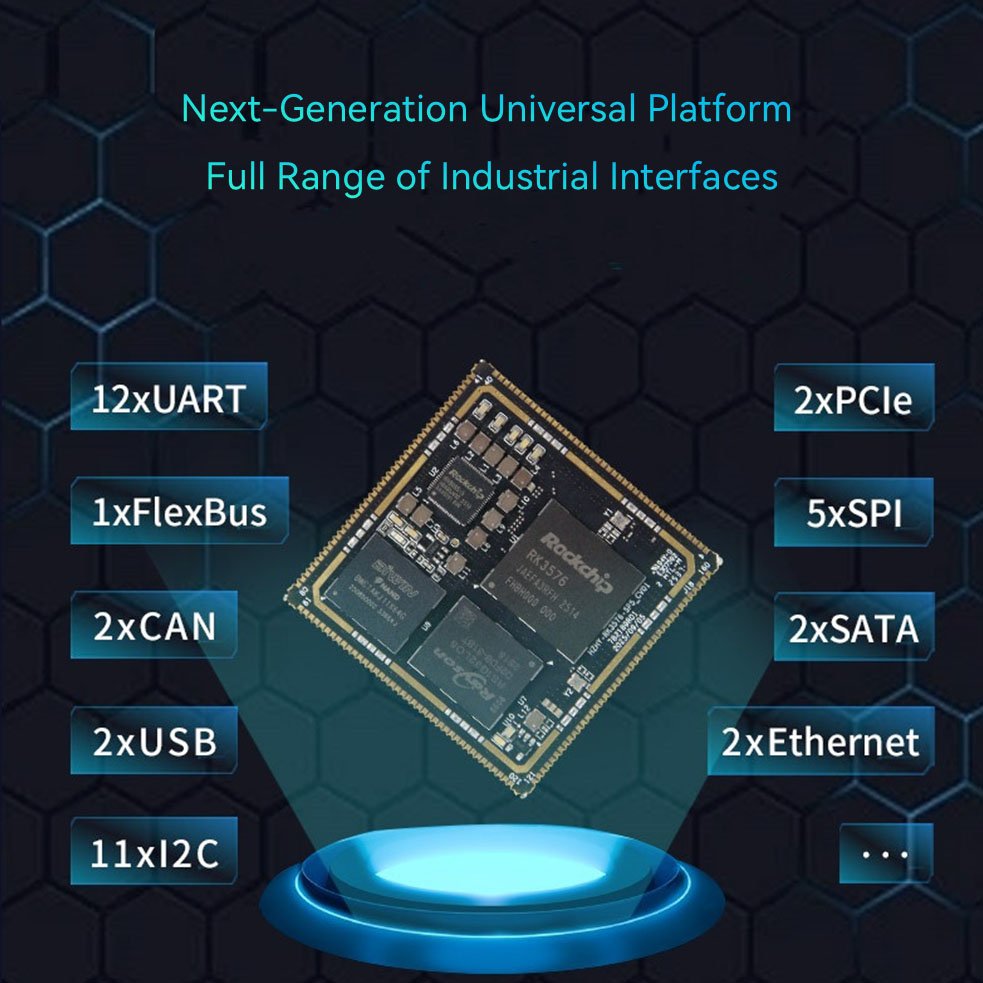

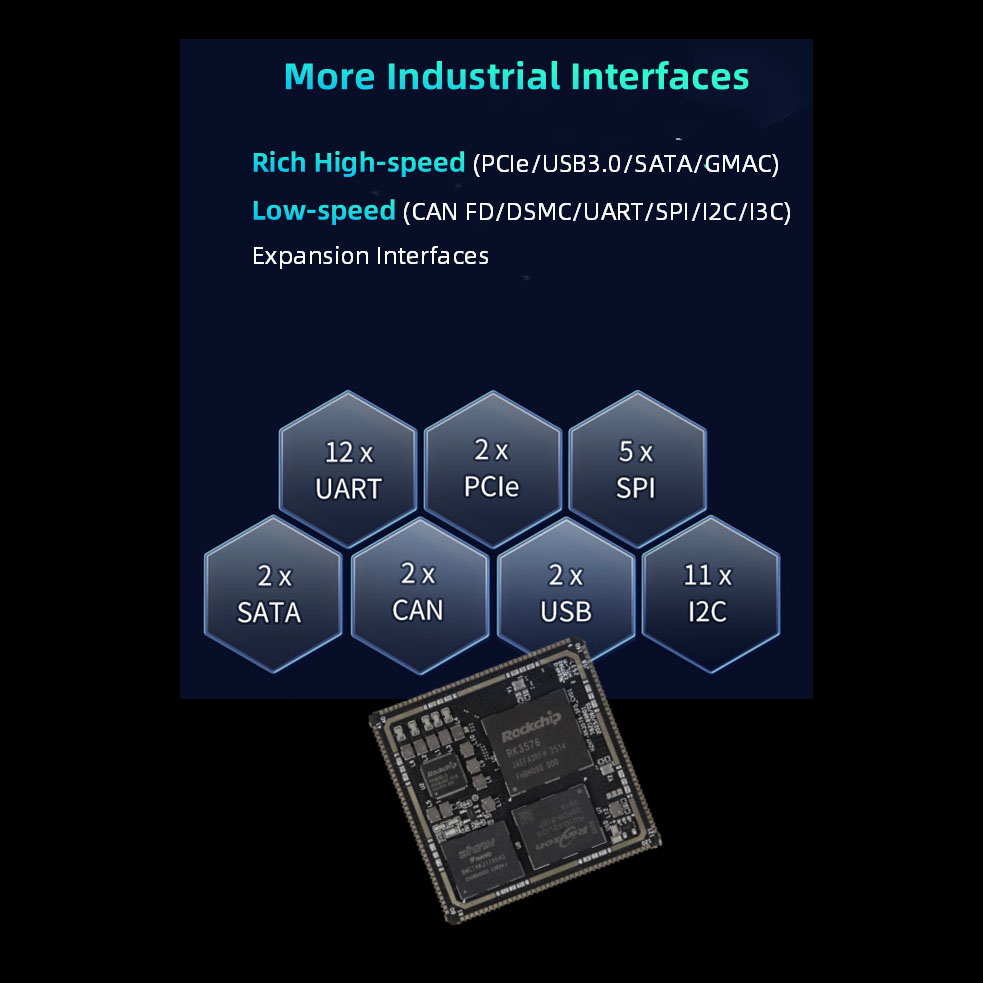

Функционални параметри РК3576 СОМ

● СДММЦ (≤2 канала): Подржава протоколе СДИ03.0 и ММЦВ4.51. 4-жична ширина магистрале података; подржава режим СДР104, са максималном брзином од 200МХз. Напомена: Само СДММЦ0 подржава покретање система и подразумевана је функција СД картице;

подржава надоградњу фирмвера преко СД картице када је ЕММЦ/УФС празан, а такође подржава надоградњу фирмвера ЕММЦ/УФС преко СД картице након покретања ЕММЦ/УФС; СДММЦ0 конфигурише ВЦЦИО_СД_С0 на 1.8В или 3.3В излаз према периферном и стварном режиму рада; СДММЦ1 је 3,3В; неки пин ресурси су мултиплексирани.

● САРАДЦ (≤7 канала): САРАДЦ резолуција је 12-битна, брзина 1МС/с, опсег улазног напона је 0~1.8В; Напомена: САРАДЦ_ВИНО_БООТ је намењен постављању секвенце СИСТЕМБООТ покретања и не може се користити за друге функције; САРАДЦ_ВИН1 је подразумевано подешен као порт за узорковање улазне вредности кључа и мултиплексиран је као дугме Рецовери Моде (не може се мењати);

САРАДЦ_ВИН2 је ИД хардвера плоче, није изнет; САРАДЦ_ВИН3 је мултиплексиран за аудио детекцију;

САРАДЦ_ВИН4~7 се може користити директно.

● УСБ (≤2 канала): Напомена: УСБ2_ОТГ0 је подразумевани порт за снимање фирмвера за РК3576, обавезно резервишите овај интерфејс у ​​апликацији; УСБ3 и УСБ2.0 ОТГ могу истовремено да функционишу само као уређај или ХОСТ; СС сигнал (5Гбпс) УСБ3 ОТГ0 је мултиплексован са ДП1.4; СС сигнал (5Гбпс) УСБ3 ОТГ1 је мултиплексован са ПЦИЕ1 или САТА1, а УСБ функција се не може користити када је подешена на ПЦИЕ или САТА функцију;

● САТА (≤2 канала): Подржава САТА ПМ функцију, сваки порт може да подржи 5 уређаја; подржава САТА 1.5Гб/с, САТА 3.0Гб/с, САТА 6.0Гб/с; подржава еСАТА.

Напомена: САТА0 и ПЦИе0 контролери су мултиплексирани; САТА1 и ПЦИе1 или УСБ3_ОТГ1 контролери су мултиплексирани;

● ПЦИе (≤2 канала): 2 ПЦИе 2.1 контролера, оба подржавају само РЦ режим;

Напомена: ПЦИе0 и САТА0 контролери су мултиплексирани; ПЦИе1 и САТА1 или УСБ3_ОТГ1 контролери су мултиплексирани;

● МИПИ ДПХИ ЦСИ РКС (≤2 канала): 2 МИПИ ДПХИ ЦСИ РКС порта, подржава 2/4-лане МИПИ-ЦСИ режим;

Напомена: Подела на режим 2-траке + 2-траке тренутно није подржана; могу се повезати највише 2 камере;

● МИПИ ДЦПХИ ЦСИ РКС (≤1 канал): 1 МИПИ ДЦПХИ ЦСИ РКС порт, подржава 1/2/4-лане МИПИ-ДПХИ режим или 0/1/2 Трио МИПИ-ЦПХИ режим;

● Напомена: Подела на режим 2-траке + 2-траке није подржана; ТКС и РКС МИПИ ДЦПХИ Цомбо ПХИ могу се конфигурисати само истовремено као ДПХИ ТКС и ДПХИ РКС режими, или истовремено као ЦПХИ ТКС и ЦПХИ РКС режими. ЦИФ (≤1 канал): 1 канал максимално 16-битни ДВП интерфејс, подржава 8/10/12/16-бит;

Напомена: 3.3В интерфејс, неки пин ресурси се деле;

● ХДМИ ТКС (≤1 канал): Подржава до ХДМИ 2.1, максималну подршку за 4К@120Хз, подржава ХДМИ ФРЛ режим и уназад је компатибилан са ХДМИ ТМДС режимом;

Напомена: Дељено са еДП контролером;

● еДП (≤1 канал): Подржава до еДП 3.1, максималну подршку за 4К@60Хз, подржава 1/2/4 Лане модове, не подржава Свап; Напомена: Дељено са еДП контролером;

● МИПИ ДЦПХИЦСИ ТКС (≤1 канал): 1 МИПИ ДЦПХИЦСИ РКС порт, подржава 1/2/3/4 Ланес МИПИ-ДПХИ режим или 0/1/2 Трио МИПИ-ЦПХИ режим;

● Напомена: Не подржава раздвајање у режим 2 траке+2 траке; МИПИ ДЦПХИ Цомбо ПХИ ТКС и РКС могу да се конфигуришу само истовремено као ДПХИ ТКС, ДПХИ РКС режим или истовремено као ЦПХИ ТКС, ЦПХИ РКС режим.

● ДП (≤1 канал): Подржава до еДП 3.1, максималну подршку за 4К@120Хз, подржава 1/2/4 Лане модове, подржава Свап;

Напомена: Дели се са СС сигналом УСБ3 ОТГ0;

● ЛЦД (≤1 канал): Подржава 24-битни РГБ режим, максимална резолуција 1920к1080@60Хз; подржава 16-битни БТ1120 режим, максимална резолуција 1920к1080@60Хз; подржава 8-битни БТ656 режим, максимална резолуција 720к576@60Хз; Напомена: Неки пин ресурси се деле.

● ЕБЦ (≤1 канал): Подржава 8-битни/16-битни излаз, максимално 32 нивоа сивих тонова, максимална резолуција 2560к1920@85Хз;

Напомена: Неки пин ресурси се деле.

● Аудио (≤9 канала): 5 група САИ, подржава мастер-славе режим, ширине од 8 до 32 бита и брзине узорковања до 48 кХз; 2 групе ПДМ, главни режим, подржава 8-канални улаз, ширина од 16 до 32 бита, и брзине узорковања до 192 кХз; 2 групе СПДИФТКС; 1 група ДСМ ПВМАудио;

Напомена: Четири АСРЦ (Асинхрони конвертор брзине узорковања) модула су обезбеђена за конверзију брзине узорковања аудио података; 1,8В/3,3В интерфејс, неки пин ресурси се деле;

● Етернет (≤2 канала): Подржава 2 РГМИИ интерфејса са брзинама преноса података од 10/100/1000 Мбпс.

Напомена: 3.3В РГМИИ/РМИИ интерфејс, неки пин ресурси се деле.

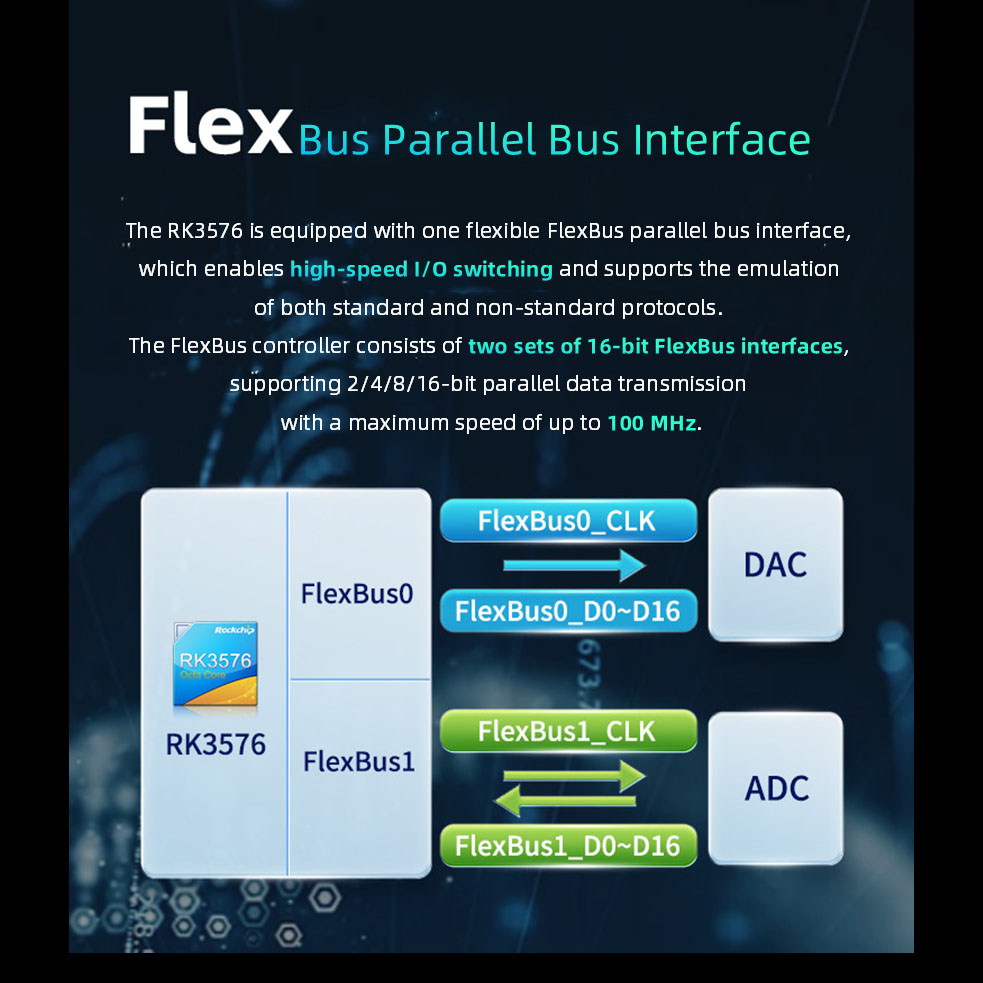

● ФлекБус (≤1 канал): Подржава један флексибилни интерфејс паралелне магистрале – ФлекБус интерфејс, који може да постигне брзу И/О комутацију и може да емулира неке стандардне протоколе или нерегуларне протоколе. Типичан сценарио примене је комбинација 16-битног АДЦ-а велике брзине и 16-битног ДАЦ-а.

Напомена: 3.3В интерфејс, неки пин ресурси се деле.

● ДСМЦ (≤1 канал): серијски интерфејс двоструке брзине преноса података. Углавном се користи у комуникацији ПСРАМ уређаја или периферној комуникацији ЛоцалБус-а (као што је ФПГА). Напомена: 3.3В интерфејс, неки пин ресурси се деле.

● УАРТ (≤12 канала): Максимална подржана брзина преноса је 8Мбпс.

Напомена: 1.8В/3.3В интерфејс, неки пин ресурси се деле.

● И³Ц (≤2 канала): Подржава 7-битне и 10-битне адресне модове, са максималном брзином до 12,5 Мбит/с, компатибилан са И²Ц магистралом, са максималном брзином до 400 Кбит/с. Напомена: 1.8В/3.3В интерфејс, неки пин ресурси се деле.

● И²Ц (≤11 канала): Подржава 7-битне и 10-битне адресне модове, са максималном брзином до 400 Кбит/с.

Напомена: 1.8В/3.3В интерфејс, неки пин ресурси се деле. СПИ (≤5 канала): Конфигурабилни мастер/славе режим. Напомена: 1.8В/3.3В интерфејс, неки пин ресурси се деле.

● ЦАН (≤2 канала): Подржава ЦАН-ФД; подржава 1Мбпс.

Напомена: 1.8В/3.3В интерфејс, неки пин ресурси се деле.

● ПВМ (≤3 канала): 3 независна ПВМ контролера, подржавају до 16 ПВМ канала, 32-битни тајмер/бројач.

Напомена: 1.8В/3.3В интерфејс, неки пин ресурси се деле.

Напомена: Неки ресурси пинова су мултиплексирани. За детаље погледајте табелу за поређење функција пинова.

Контактирајте нас за узорке и више информација!

Предности услуге

Минимална поруџбина: 1 јединица | Подржане масовне поруџбине | Бесплатан СДК | Бесплатна техничка подршка | Прилагођавање прихваћено

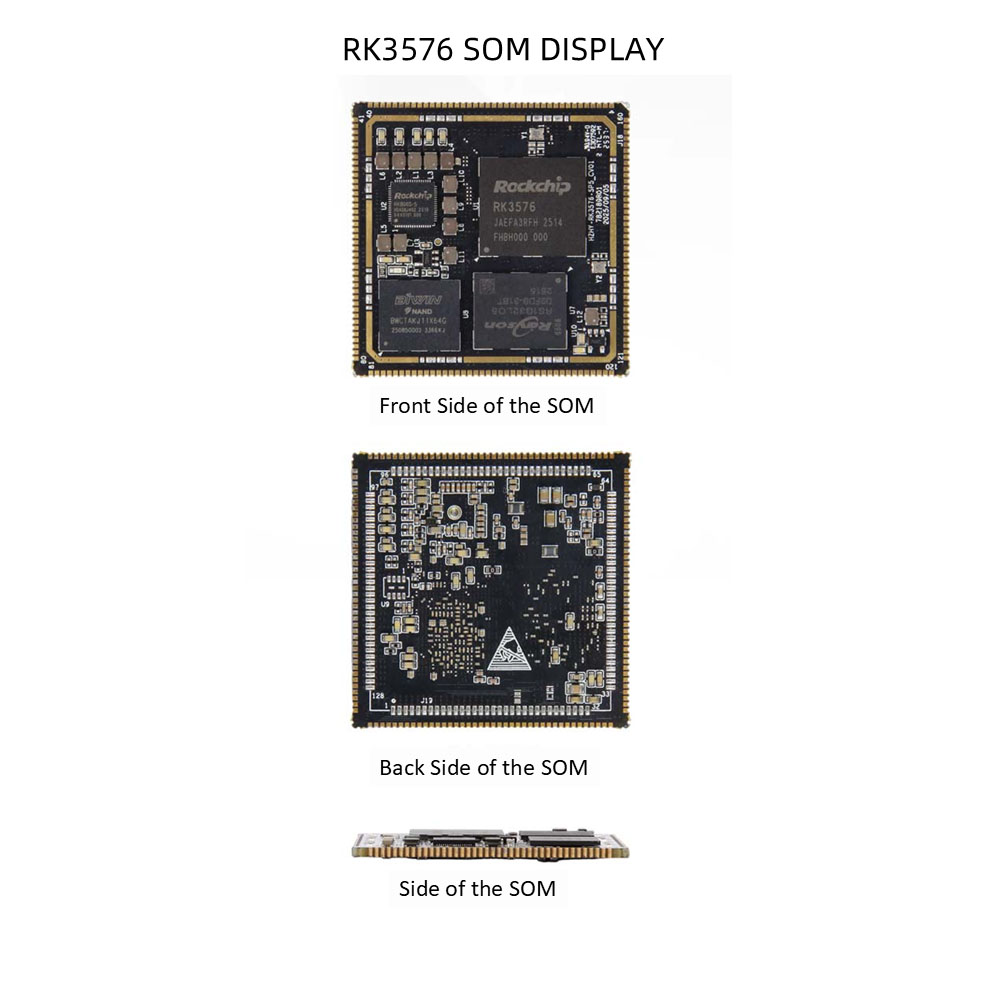

РК3576 СОМ Детаљи
